偉力通産品使用說明書
VT900A （内置版）
偉力通電子技(jì )術有限公司
中國-廣東
1. 産品特性簡介
※太陽能光伏供電，顯示器免接線安裝；
※同時監測輪胎的壓力、溫度，确保行車安全；
※内置備用電池，陰雨天及夜晚可正常使用；
※智能省電，充滿一次電，至少可以使用45天；
※最新内置式傳感器，采用軍工電池；
※傳感器材質為最新航空鋁材，防水耐用；
※顯示和聲音雙重提示報警；
※至尊紀念版外形設計，高端時尚。

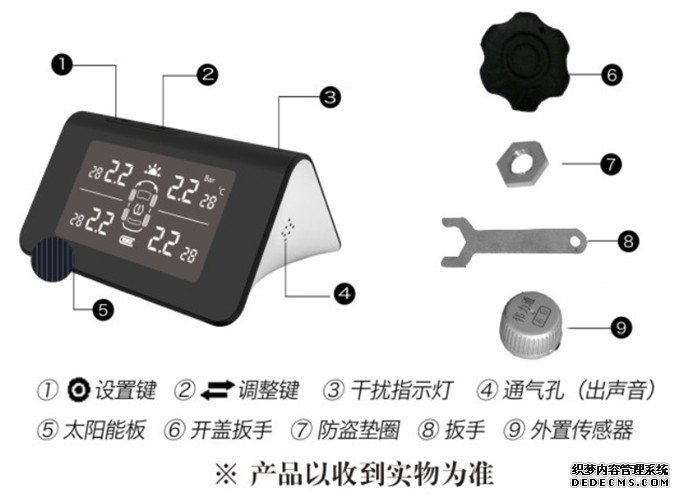

2. 部件名稱
3. 安裝步驟
3.1. 顯示器安裝
注： 顯示器位置盡量遠離金屬，如車上有裝行車記錄儀，DVD等設備，盡量遠離。若顯示器右上角指示燈發亮警示時，請檢查幹擾源并盡量遠離。

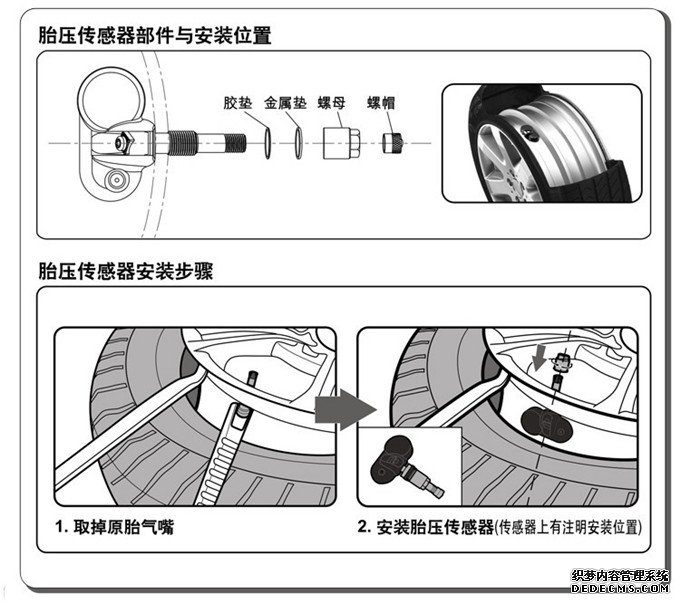

3.2. 傳感器安裝
4. 報警及功能說明

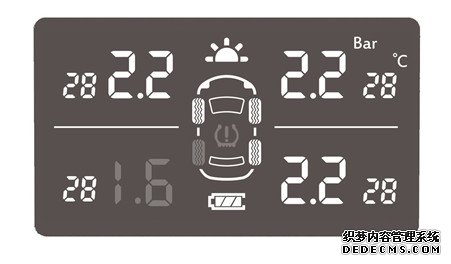

4.1. 正常阈值内慢漏氣報警
對應的輪胎壓力值圖标閃亮、報警圖标閃亮、蜂鳴器“ BI—BI—BI---” 報警, 按任意鍵或30秒後報警聲停止；1分鍾内再次監測到輪胎漏氣, 顯示器報警提示3秒，若不再漏氣，則不再報警提示。

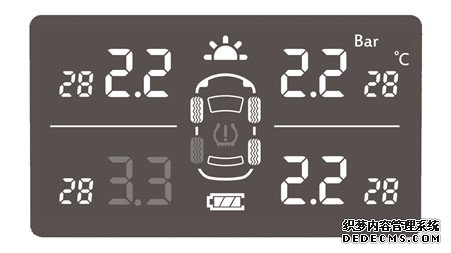

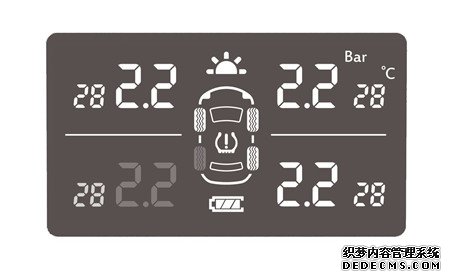

4.2. 胎壓超出阈值報警
對應的輪胎壓力值圖标閃亮、報警圖标閃亮，蜂鳴器 “BI-BI-BI--- ”急促報警, 按任意鍵或30秒後報警自動停止； 轉1分鍾提示3秒。若阈值内收到任何漏氣信息, 則急促報警30秒，不再漏氣則轉1分鍾提示3秒。（注意:出廠默認氣壓範圍為1.8bar至3.2bar ）

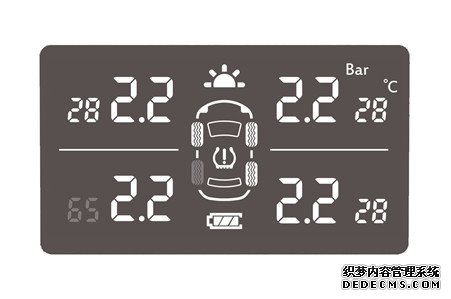

4.3. 高溫報警
當輪胎溫度超過上限時,對應的輪胎圖标閃亮、溫度值閃亮、蜂鳴器“ BI-BI-BI---” 急促報警, 按任意鍵或30秒後, 報警停止,轉1分鍾提示5秒 (溫度默認上限為65℃) 。
4.4. 快漏氣報警
當輪胎快漏氣時,蜂鳴器“BI-BI-BI---” 急促報警,對應的輪胎圖标閃亮，壓力值閃亮，按任意鍵或30秒後報警停止；1分鍾内再次收到漏氣，顯示器報警提示3秒；若不再漏氣，則不報警。
4.5. 傳感器失效報警
當某一或多個輪胎傳感器出現故障時(連續20至25分鍾收不到輪胎信号),輪胎圖标閃亮、報警圖标閃亮，壓力值、溫度值顯示“- - ”， 蜂鳴器發出“BI-BI-”五聲報警，兩次後停止。報警完成後, 壓力顯示“—— ”； 若重新收到信号,乃可顯示。
4.6. 傳感器電池報警
當輪胎傳感器電池低電時，對應的輪胎圖标，報警圖标閃亮，蜂鳴器發出“BI-BI-”5聲報警，2次後停止；報警完成後，輪胎圖标閃亮。
4.7. 顯示器電池報警
當顯示器低電時, 電池圖标“外框” 閃亮 (一直閃亮至電壓恢複) ，蜂鳴器發出“BI-BI-”5聲報警，2次後停止。
4.8. 按鍵說明
4.8.1. 報警阈值設置
連按
鍵5次，進入報警阈值設置界面， 顯示屏下面出現“LO“字符；下限壓力值閃爍，表示進行壓力下限設置，短按
鍵，調整壓力值(範圍1.7bar——2.6bar)。 再短按鍵，顯示屏上面出現“HI”字符，上限壓力值閃爍，表示進行壓力上限設置，短按鍵，調整壓力值(範圍2.7——4.0bar)。再短按鍵，自動進入報警溫度設置，出顯“C”提示，溫度值（小字）閃爍，表示進入到報警溫度設置，短按鍵，調整溫度值（範圍50℃——90℃），确認後長按鍵3秒存儲并退出。
4.8.2. 恢複出廠設置
同時長按按和鍵3秒, 顯示器恢複出廠設置（進行一次全顯提示），之後進入休眠狀态，不再檢測震動； 當檢測到有長按任意鍵動作時, 将激活進入待機狀态。 ( 出廠包裝時,顯示器設置為休眠狀态)
注意：一個輪胎有多種報警時，壓力比溫度優先報警。
4.8.3. 輪胎放氣匹配
顯示器長按鍵5秒後聽到 長“bi” 一聲後松開，進入輪胎匹配狀态，左前輪“
”圖标閃爍；短按選擇需要匹配輪胎位置；選中後，相對應的輪胎符号“
”閃爍。此時對相應輪胎放氣3——5秒，顯示器收到信号後，“”變為“ 壓力數值”,并短鳴提示,短按鍵确認；聽到“bi--” 一聲後松開，匹配成功。繼續按短按鍵，按以上步步驟進行下一個位置輪胎匹配；設置完畢，長按鍵3秒“bi-bi”兩聲保存退出。進入輪胎匹配狀态沒做任何操作，3分鍾自動退出；
注意：出廠時傳感器與接收器已經進行配對；隻有在更換傳感器或接收器時才需要進行重新配對。進入匹配狀态時，如果不進行任何操作，3分鍾後自動退出匹配狀态。
5. 安裝說明

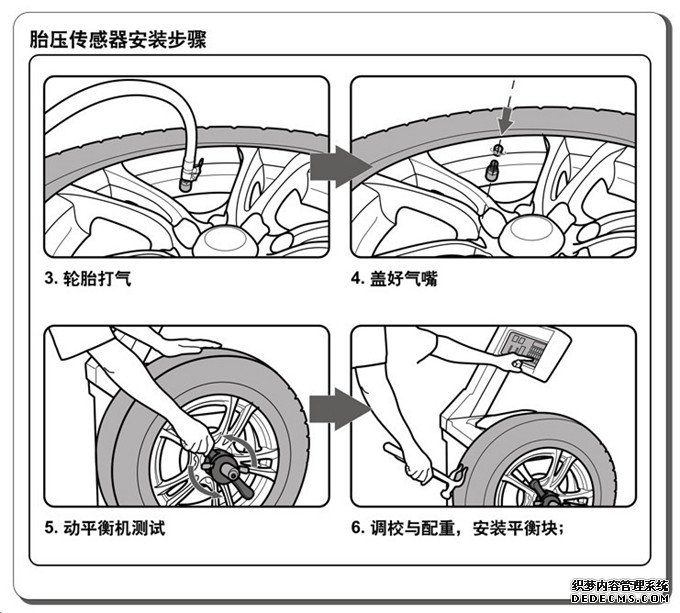

建議在正規的輪胎店或者4S店進行安裝，具體安裝方法可以參照圖示或緻電400服務熱線進行指導。安裝時請将顯示器打開，以便在安裝的過程中顯示器及時對碼顯示。傳感器安裝完畢需給輪胎做動平衡；
在安裝産品的過程中，請安裝人員務必注意勿剮蹭損壞傳感器，同時，在今後拆卸輪胎時請務必注意保護好傳感器！
6. 壓力單位術語表
Kpa 壓力單位：千帕斯卡（我國法定壓力單位）
Psi 壓力單位：磅/平方英寸
Bar 壓力單位：巴
壓力單位換算關系 1Bar≈102Kpa；1Psi≈7.03Kpa；1Bar≈14.51Psi
℃ 溫度單位：攝氏溫度
℉ 溫度單位：華氏溫度
溫度單位換算關系 ℉=32+1.8×℃
7. 規格參數
項目、産品部件 傳感器 顯示器
工作頻率 433.92MHZ 433.92MHZ
工作電壓 3.0-3.6V 3.0-4.2V
USB充電電流 充電電流≤250mA
休眠電流 ≤1UA 休眠電流≤100uA
重量 45G 130G
長期儲藏溫度 -40℃-85℃ -40℃-85℃
工作電流 ≤18mA 工作電流≤3mA
工作環境 使用溫度 -40℃～+125℃ -20℃～+70℃
監控範圍 溫度 -40℃～+90℃
氣壓 0-8BAR
8. 售後保障
8.1. 保修年限
本産品保修期為一年，保修期内産品免費維修。
保修期的起始日期以産品發票日期或購物訂單的系統日期為準。
8.2. 注意事項
8.2.1. 同款産品，非人為損壞的質量問題15天内可以更換。
8.2.2. 退換貨商品不影響二次銷售，以下情況不予接受：
? 因個人原因造成損壞的商品；
? 顯示器使用過程中嚴重浸水導緻顯示主機電路燒毀；
? 顯示器使用過程中因外力撞擊導緻損壞不能正常使用或私自拆開顯示器；
? 原标簽、外包裝缺少的商品；
? 随商品附帶的贈品和配件缺少的商品；
? 沒有填寫并連同退換貨登記卡
9. FAQ常見問題
問:傳感器安裝好後，顯示器沒顯示壓力，或顯示“00”？
答： 安裝傳感器時，請将顯示器保持開機狀态。 這樣一裝上傳感器，就能收到壓力信号。
問:剛買回來，顯示器為何開不了機？
答：可能是顯示器電量不足；首次使用時開不了機，建議先用通用充電線充電30分鍾或在太陽光下進行30至60分鍾太陽能充電。（VT900A充電口通用大部分的手機充電器/micro USB充電口）
問:是否可以調整壓力/溫度報警值？
答：可以根據車輛實際情況自行設置，詳見“按鍵說明”。顯示器出廠前已設定好輪胎壓力報警值，一般情況無需再重新設置壓力報警值，以免産生誤報警。
問:早上開車，輪胎頻繁數值變動是什麽原因？
答：當車停一段時間後起步時（如早上開車出門），輪胎壓力會驟然降低，這是正常現象，因為顯示器顯示的還是停車時的壓力；車輛行駛後更新為最新的壓力，所以壓力低了； 當行駛一段時間後，輪胎溫度會增加， 壓力也順着增加0.1——0.3bar ，這屬正常現象。
問:車停大馬路邊，顯示器有顯示“--“，是否正常？
答：當車輛停在路邊，或施工場等場所，可能産生震動，使顯示器長時間開機，而産生的一種現象，當重新點火開車後，數據更新，就可正常。
問:充滿一次電，能用多長時間？
答：電池充滿一次電，即使在無太陽的天氣或夜晚也可連續用120小時，按每天開車2個小時，可用45天。
問:用太陽能充電，多長時間可充滿電池？
答：在無物體（如樹蔭，建築物）遮擋的情況下，晴天大約20——30 mA的充電電流，3天左右可充滿電池。陰天大約3-10mA的充電電流，6天左右可充滿電池。雨天和夜晚，不能充電。
問:如何知道TPMS顯示器是否有在充電？
答：當顯示屏上方的太陽圖标
出現時，表示在充電狀态， 沒有出現，表示沒有充電。
問:顯示器右上方的小燈是什麽用途？
答：這是VT900A獨特的功能，車内電磁輻射強度指示功能。 如果使用者的車内存在其他設備長期發射433.92M頻段的信息，這個指示燈會發出閃亮提示，燈越亮，說明幹擾越強。需要檢查，排除幹擾源。
